配電盤又名配電柜，是集中、切換、分配電能的設備。配電盤一般由柜體、開關（斷路器）、保護裝置、監視裝置、電能計量表，以及其他二次元器件組成。安裝在發電站﹑變電站以及用電量較大的電力客戶處。

按結構特征和用途分類：

（1）固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有💟防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電配電盤連♐續性和可靠性要求較低的工礦企業，作變電室集中供電用。

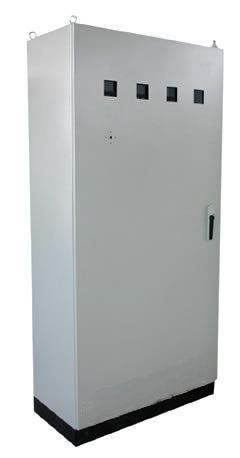

配電柜

（2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測🐈控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。
