低壓斷路器是一種使用于低壓電網〔交流(50Hz或 60Hz額定電壓在120及以下，直流額定電壓在1200v及以下的電路〕的配電電器。按其用途，低壓斷路器被定義為:能夠接通、承載及分斷正常電路條件的電流，也能在規定的非正常條件下(如過載、短路、欠電壓以及發生單相接地故障時)接通、承載一定時間和分斷電流的開關電器。過去也稱之為自動開關、空氣開關和空氣斷路器(空開、空斷)等。

低壓斷路器的分類

低壓斷路器按其結構、功能和用途可分為:式 (也稱框架式)、塑料外殼式、以及滅磁式、爆炸式，真空和選相閉合式等等。后面的四種屬于特殊場合使用，就不予論述。式、塑料外殼(模具壓塑外殼)式兩種主要的斷路器，按它們的使用類別，國際電工委員會的IEc標準和我國相應標準又再分成A類和B類兩個類型。

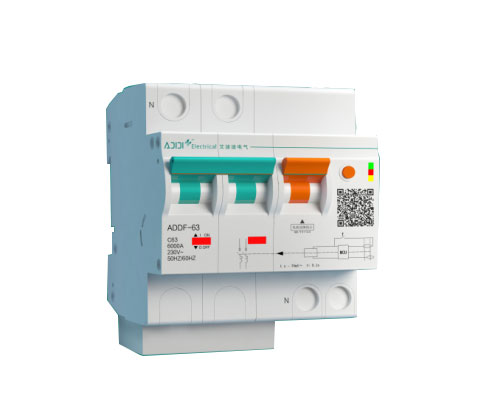

ADDF-63電弧故障保護電器

A類:是指在短路情況下，斷路器無明確指明用作串聯在負載側的另一短路保護裝置的選擇性保護，即在短路情況卜，選擇性無人為的短延時，因而對此種斷路器無額定短時耐受電流的要求，屬于A類的斷路器;在除短路情況外，如可作選擇性保護、也可設置短延時，但其短時耐受電流可比標準規定值(12In或5kA ,以及In> 250OA時的30kA小。大量的塑殼式斷路器、小型斷路器和一部分小電流規格的式斷路器屬于A類，它的明顯特征是:保護性能僅有過載長延時、短路瞬時的二段保護。
