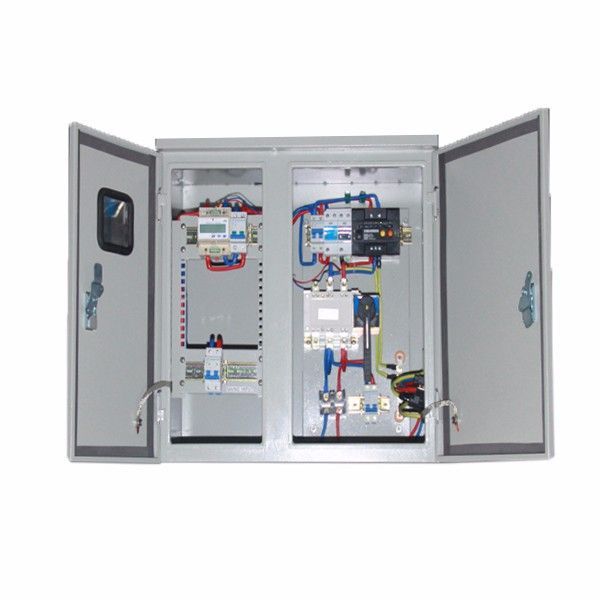

額定絕緣電壓是在規定的條件下，用來度量斷路器及其 部件在不同電位部分的絕緣強度、電氣間隙和爬電距離的標 稱電壓值。絕緣電壓確定后，就應考慮斷路器的絕緣結構， 如:電氣間隙、爬電距離以及介質試驗(耐壓)的值，通常 它的小值應等于斷路器的大額定工作電壓。在斷路器的 定型試驗、出廠試驗時，它不作為一個項目進行驗證、考 核。

斷路器的電氣間隙和爬電距離的設計

在討論斷路器的電氣間隙和爬電距離之前，必須了 解系統的絕緣配合對斷路器的要求。斷路器用于電源系統的 條件應是:

( 1)斷路器的額定絕緣電壓，應高于或等于電源系統的 額定電壓;

(2)斷路器的額定沖擊電壓，應高于或等于電源系統的 額定沖擊耐受電壓;

(3)斷路器產生的瞬態過電壓，應低于或等于電源系統的額定沖擊耐受電壓。

十是就涉及額定沖擊耐受電壓如何確定的原則:

要考慮的參數是由電源系統電壓確定的相對地電壓 (交流有效值或直流)和斷路器的安裝類別，并由此來確定 它的額定沖擊耐受電壓。安裝類別義稱過電壓類別，分四 種，即:I信號水平級;II負載水平級;III配電水平級;IV 電源水平級。一般的斷路器安裝類別是III級，其控制電路電 器為II級，但作電源進線處變壓器出線處的主開關為IV級。 而空氣中的小電氣問隙是由額定沖擊耐受電壓的大小與斷 路器安裝處的朽染等級(斷路器的污染等級1般為3級、控 制電路電器為2級)來決定的。沖擊電壓越大，污染等級越 高，電氣間隙就要求越大。

爬電距離:斷路器的爬電距離是與它的額定絕緣電壓 (或實際工作電壓)，污染等級和絕緣材料的組別等因素有 關。污染等級越高，額定絕緣電壓越高，材料組別越低，爬電距離就越大。

絕緣材料的組別 絕緣材料的組別可分為I,II,IIIa,IIIh.四組，其分組的技術依據(指標)是CTI,CTI稱之為相比泄漏(漏電)起痕指數(Comparative Tracking Index)，它表示絕緣材料表面經50滴電解液[0.1%NH4CI(氯化銨)水溶液(A液)或0.1%NH4CI+0.5%R·C10H6·SO3Na(蔡磺酸鈉)溶液(B液)的滴入，絕緣材料之上為兩個夾角為60度的電極，通電，測試試樣(絕緣材料)的5個點，試樣不出現漏電痕跡(絕緣材料表面因局部劣化所形成的不完全導電通道)的高試驗電壓。絕緣材料四個組別中，IIIb組為100≤ CTI 一＜175, IIIa組為175≤ CTI＜一 400; II組為400≤ CTI 一＜600 ;I組600≤ CTI。

CTI越高，絕緣材料耐漏電起痕性能越好，絕緣性能相 應越好。
