動力配電箱，是配電箱的一種。配電箱分動力配電箱和照明配電箱，ꦺ是配電系統的末級設備。配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。

按供電系統的要求分類：

1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電⛎路容量也較大。

2）二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路🐷較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電🥂能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

3）末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。

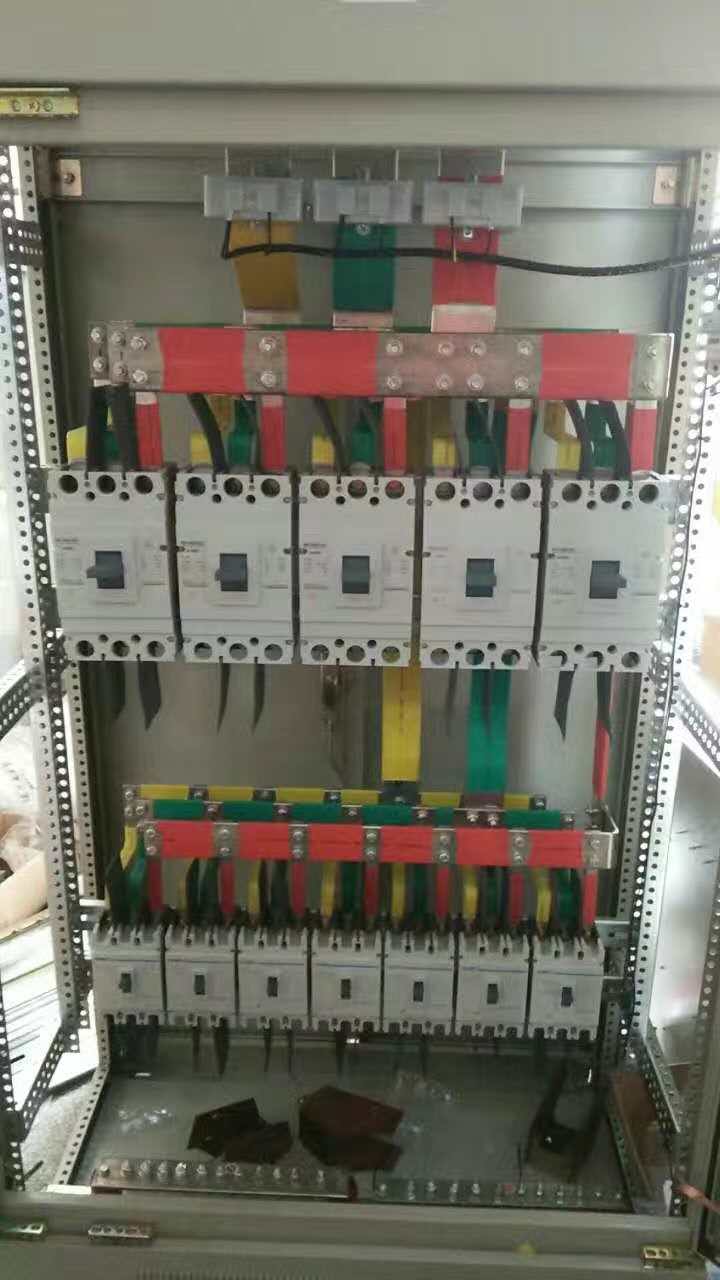

配電箱

按結構特征和用途分類：

1）固定面板式開關柜ꦅ，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中𓄧供電用。

2）防護式（即封閉式）開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采♐用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有🧔防護式臺型開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。
